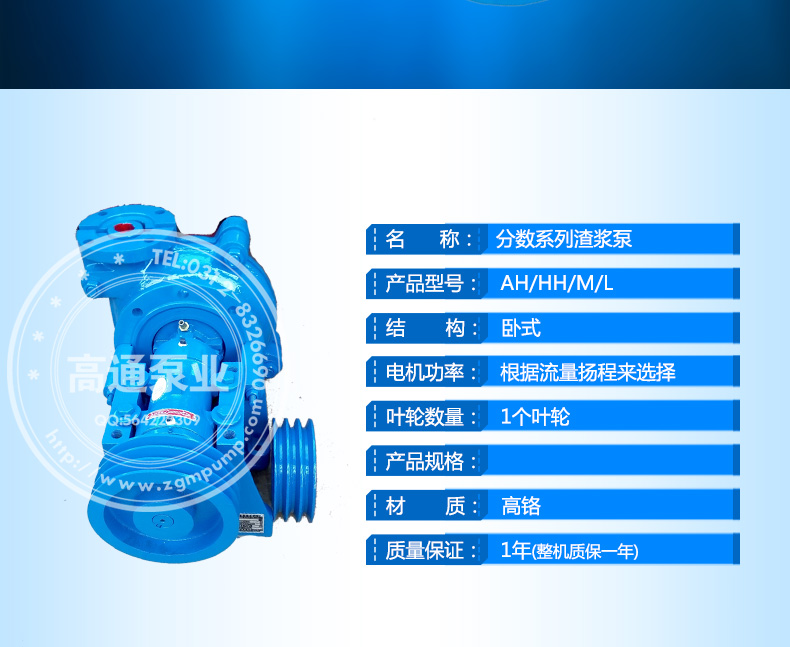

分数系列渣浆泵

分数系列渣浆泵主要分为AH/HH/M/L型，是悬臂、卧式、离心渣浆泵

此系列渣浆泵参数：

性能参数：流量10.8-5400m³/h，扬程3-118m，电机功率：15-1200KW

材质：泵体有可更换的金属内衬或橡胶内衬，叶轮采用耐磨金属或橡胶材质

输送介质：输送强磨蚀、高浓度渣浆

轴封：可采用填料密封或离心式密封

适用范围：矿山、电力、冶金、煤炭、建材

产品优点：易损件寿命长、效率高、低能耗、可靠性高、可多级串连

结构特点：

筒式结构轴承组件，选用高容量轴承设计，轴承采用脂润滑、油润滑以适应不同的使用工况。

可调节叶轮与护板之间的间隙，保证泵的高效运行。

轴封采用填料密封、付叶轮密封和集装式机械密封，适应不同的工况要求。

泵与驱动机可选用直联传动、三角带传动、液力偶合器传动、减速器传动。

泵的出口方向可按8个角度旋转安装，以适应不同的现场安装条件。

型号意义：

10/8ST-RAH(或RM/RHH)

10：泵吸入口直径被25除

8：泵吐出口直径被25除

S：托架形式

R:瑞特

A:渣浆泵

H:高扬程渣浆泵

型谱图：

分数系列渣浆泵型号名称意义

　　4/3C-AH是渣浆泵AH系列的一个型号之一，其中： 6：泵的吸入口尺寸 4：泵的吐出口尺寸 D：泵的托架类型（D代表的是zui大承受功率为60Kw） AH:代表渣浆泵的一种类型：是从介质的浓度划分的，AH代表重型渣浆泵。

相关型号与类型

　　AH渣浆泵系列其实除了4/3C-AH之外，还有其他具体型号，主要是依据泵的进口，出口尺寸进行划分的，从小到大依次为： 1.5/1B-AH (B代表泵承受zui大功率为15Kw） 2/1.5B-AH (B代表泵承受zui大功率为15Kw） 3/2C-AH (C代表泵承受zui大功率为30Kw） 4/3C-AH (C代表泵承受zui大功率为30Kw） 4/3D-AH (D代表泵承受zui大功率为60Kw） 6/4D-AH (D代表泵承受zui大功率为60Kw） 6/4E-AH (E代表泵承受zui大功率为120Kw） 8/6E-AH (E代表泵承受zui大功率为120Kw） 8/6R-AH (R代表泵承受zui大功率为300Kw） 10/8ST-AH (ST代表泵承受zui大功率为560Kw） 12/10ST-AH (ST代表泵承受zui大功率为560Kw） 14/12ST-AH (ST代表泵承受zui大功率为560Kw） 16/14TU-AH (TU代表泵承受zui大功率为1200Kw）

传动方式：

结构示意图：
